产品详情
产品概述

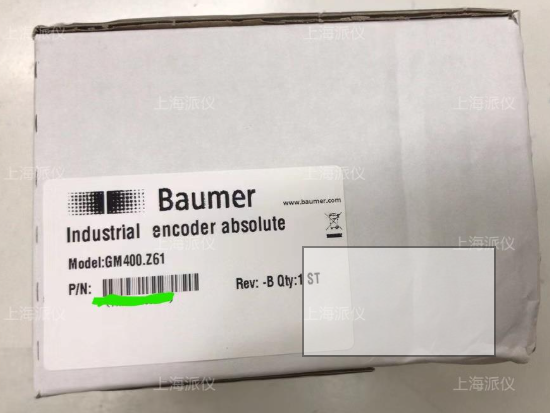

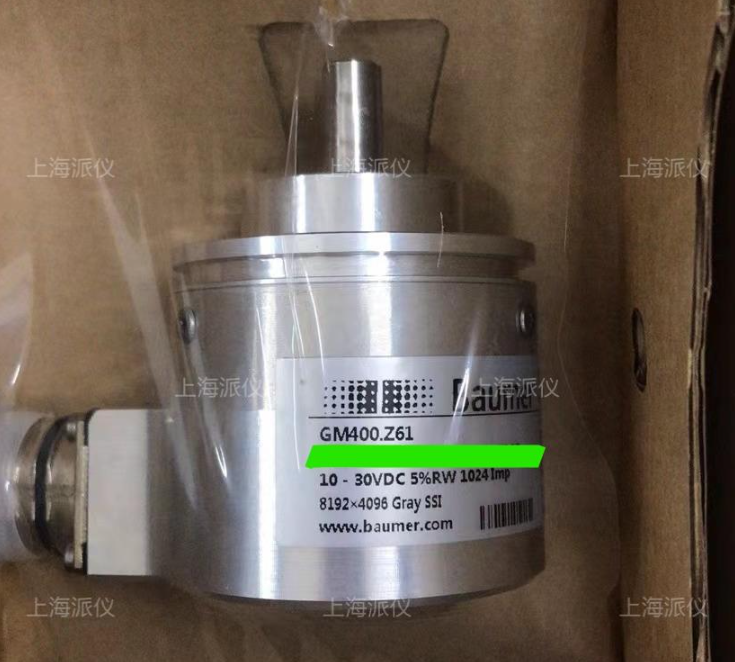

GM400.Z61堡盟风电用编码器
技术数据-电气参数电源电压10...30 VDC
5 VDC + 10%
反极性保护是(10...30VDC)/否(5VDC)电流消耗(无负载)≤50mA(24VDC)
≤80mA(5 VDC)初始化时间(典型)20ms(上电后)
接口SSI增量A90°B(可选)
功能多圈
每圈步数≤16384/14位圈数≤65536/16位
绝对精度±0,025°
感应原理光电
编码格雷码或二进制码
编码顺序顺时针/逆时针，按接线编码
输入SSI时钟诊断输出:推挽式
控制信号- UP/DOWNinv.和归零
输出方式SSI数据:线驱动RS422
增量输出512/1024/2048个脉冲+反相信号
抗干扰性EN61000-6-2
辐射干扰EN61000-6-4
诊断功能自诊断
多圈感应
认证UL认证/E63076
技术数据-机械参数
尺寸(法兰)o58mm
轴类型o11mm实心轴
法兰夹紧法兰
防护等级(EN60529)IP54(无轴封)
IP65(带轴封)运行速度≤10000rpm(机械)
≤6000rpm(电气)启动加速度≤1000U/s2
启动转矩≤0,015 Nm(+25°C，IP 54)
≤0,03 Nm (+25 °C, IP 65)
转子惯量20gcm2
允许轴负载≤20N轴向
≤40N径向
材质外壳:铝
法兰:铝
工作温度-25...+85°C
-40...+85°C(可选)
相对湿度95%(不结露)
耐抗性EN 60068-2-6
抗振动±0.75 mm - 10-58 Hz, 10 g - 58-2000 Hz
EN 60068-2-27
抗冲击200g,6ms
近似重量400g
连接M23接头，12针
M12接头，8针
1米直接出线
